Sprievodca konštrukčnou analýzou a inžinierskymi aplikáciami so samočinnou vŕtacou skrutkou{0}}

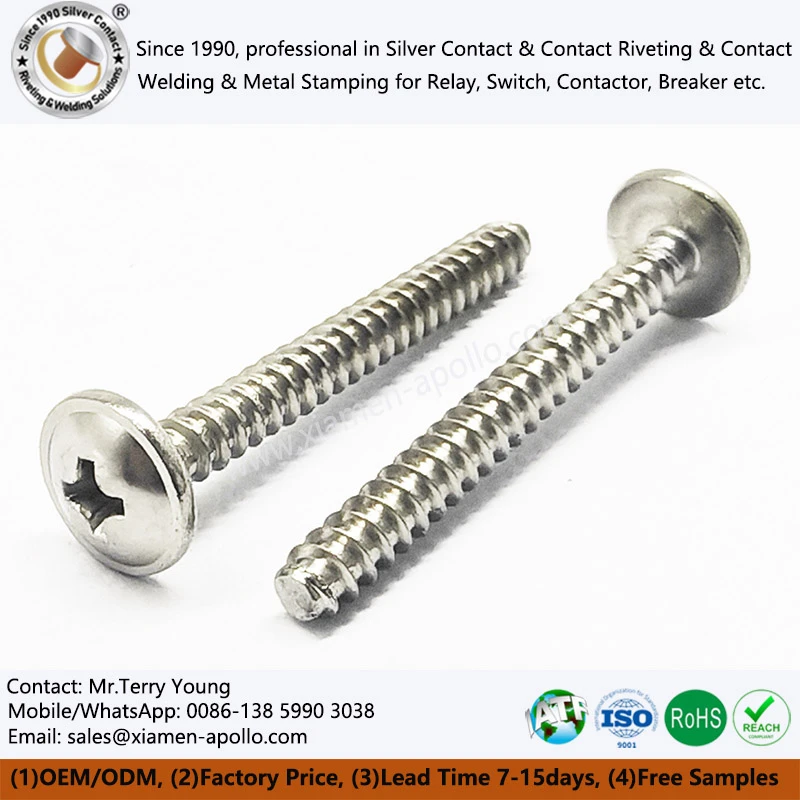

Každá samorezná-skrutka je kompletný spojovací prvok pozostávajúci z troch častí: hlavy, drieku a konca drieku. Na základe týchto troch častí má každá samozávitová-skrutka štyri základné prvky: tvar hlavy, spôsob uťahovania, typ závitu a koncový tvar. Tieto štyri prvky spoločne určujú jeho výkonové charakteristiky a rozsah použitia a sú kľúčovými faktormi, ktoré je potrebné zvážiť pri výbere techniky.

Konštrukčný dizajn samoreznej skrutky- plne stelesňuje jednotu funkčnosti a vyrobiteľnosti. Hlava prenáša montážny krútiaci moment a poskytuje upínaciu silu, driek nesie spojovacie zaťaženie a koniec vedie a tvorí závit. Tento jasne definovaný štrukturálny dizajn umožňuje samotvarovacej skrutke vykonávať viacero funkcií, ako je vŕtanie, závitovanie a uťahovanie na jednom komponente.

Spôsob uťahovania sa vzťahuje na spôsob otáčania hlavy skrutky pri inštalácii a uťahovaní samorezného klinca-. Existujú dva základné spôsoby: vonkajšie utiahnutie a vnútorné utiahnutie. Všeobecne povedané, vonkajšie uťahovanie umožňuje vyšší krútiaci moment ako akákoľvek forma vnútorného uťahovania, pretože má väčšiu plochu-nosu sily a priamejší kontakt.

Vonkajšie uťahovacie formy zahŕňajú: šesťhranná, šesťhranná príruba, šesťhranná konvexná, šesťhranná kvetina atď., vhodné pre ťažké-spoje vyžadujúce vysoký uzamykací moment.

Vnútorné uťahovacie formy sú rozmanitejšie: štrbinová, Phillipsova hlava (H-typ), Phillipsova hlava (Z-typ), Phillipsova hlava (F-typ), štvorcová, zložená, vnútorná drážka, vnútorný šesťhranný kvet, vnútorný trojuholník, vnútorný šesťhran, vnútorný 12-hrotový, spojková drážka, šesť{5}}čepeľová drážka, hlava Phillips, vysoká{7} najpoužívanejšia forma vnútorného uťahovania vďaka svojmu samostrediacemu výkonu a dobrej účinnosti prenosu krútiaceho momentu. Rôzne konštrukcie drážok sú zamerané na optimalizáciu uchytenia nástroja, zlepšenie účinnosti prenosu krútiaceho momentu a zníženie preklzu nástroja.

Rýchle závitové skrutky ponúkajú širokú škálu typov závitov, predovšetkým vrátane: samo{0}}závitov (široký závit), strojových závitov (štandardný závit), závitov skrutiek do sadrokartónu, závitov skrutiek do drevovláknitých dosiek a iných špecializovaných závitov. Výber typu závitu priamo ovplyvňuje kompatibilitu medzi skrutkou a spájanými materiálmi.

Z hľadiska vedenia možno vlákna klasifikovať ako vlákna s jedným-závodom (jedno{1}}začiatok), dvojitým{2}}zvodom (dvojitým-začiatkom), viacerými-zvodmi (viac-začiatok) a vysokým-nízkym vláknom s dvojitým-začiatkom. Dizajn s dvojitým-vodením a viacerým{10}vodením umožňuje rýchlu inštaláciu a zvyšuje efektivitu montáže; vysoké-nízke závity s dvojitým{12}}závitom optimalizujú tok materiálu cez rôzne výšky závitu, čím sa znižuje montážny moment a zvyšuje sa{13}}pevnosť pri vyťahovaní.

Z hľadiska profilu závitu majú rôzne aplikácie špecializované konštrukcie: samorezné{0}}závity majú väčšie stúpanie a sú vhodné na spoje tenkých plechov; skrutkové závity sadrokartónu používajú uhol závitu 60 stupňov a sú špeciálne navrhnuté na spájanie sadrokartónových dosiek a rámov z ľahkej ocele; závity skrutiek drevovláknitých dosiek sú optimalizované pre vlastnosti výrobkov z dreva.

Rýchlovrtné skrutky sú skrutky s integrovanými možnosťami vŕtania. Pomocou špecializovaného elektrického náradia sa vŕtanie, závitovanie, upevňovanie a uťahovanie dokončí v jednom kroku, čím sa výrazne zlepší efektivita inštalácie. Vďaka tejto multifunkčnej -funkcii sú široko používané v systémoch obvodových plášťov budov a spojoch ľahkých oceľových konštrukcií. Používajú sa predovšetkým na spájanie a upevňovanie tenších plechov, ako je spájanie farebných oceľových plechov medzi sebou alebo spájanie farebných oceľových plechov na väznice a stenové nosníky. Ich penetračná schopnosť nie je vo všeobecnosti väčšia ako 6 mm, maximálne 12 mm.

Pri vonkajších aplikáciách sú rýchločinné skrutky na závitovanie často vystavené vonkajšiemu prostrediu, a preto vyžadujú silnú odolnosť proti korózii. Použitie nehrdzavejúcej ocele alebo aplikácia povrchovej úpravy-odolnej voči poveternostným vplyvom zaisťuje spoľahlivý výkon spojenia pri-dlhodobom používaní. Okrem toho vybavený gumový tesniaci krúžok zaisťuje, že Fast Driving Screw je vodotesný a má dobrú odolnosť proti korózii, čo je dôležité najmä pre aplikácie s vysokými požiadavkami na hydroizoláciu, ako sú strechy a steny.

Automatické{0}}závitové skrutky tiež zohrávajú kľúčovú úlohu pri inštalácii fotovoltaických podporných systémov. Spojenie medzi lisovanými časťami fotovoltaickej konzoly z hliníkovej zliatiny a vodiacimi koľajnicami a väznicami, ako aj upevnenie rámu modulu, to všetko závisí od spoľahlivého spojenia samo{2}}upevnenia. Najmä v pozemných-fotovoltaických elektrárňach a strešných fotovoltaických systémoch sa závitové skrutky z nehrdzavejúcej ocele s vynikajúcou odolnosťou proti korózii a spoľahlivou pevnosťou spojenia stali preferovanými upevňovacími prvkami pre inštaláciu fotovoltaických konzol.
