Analýza metód kontroly kombinácie koncových skrutiek a kľúčových technických bodov

Prispôsobené svorkové svorky vodičov, ako kľúčové komponenty v elektrických systémoch na pripojenie vodičov a prenos prúdu, priamo ovplyvňujú bezpečnosť a stabilitu prevádzky zariadenia. Či už v priemyselných rozvodoch energie alebo v nových energetických a automatizačných riadiacich zariadeniach, skrutkové svorkovnice vyžadujú štandardizované kontroly počas inštalácie a prevádzky. Systematický testovací proces zvyčajne zahŕňa štyri aspekty: vizuálnu kontrolu, kontrolu stavu pripojenia, testovanie elektrického výkonu a testovanie izolačného výkonu.

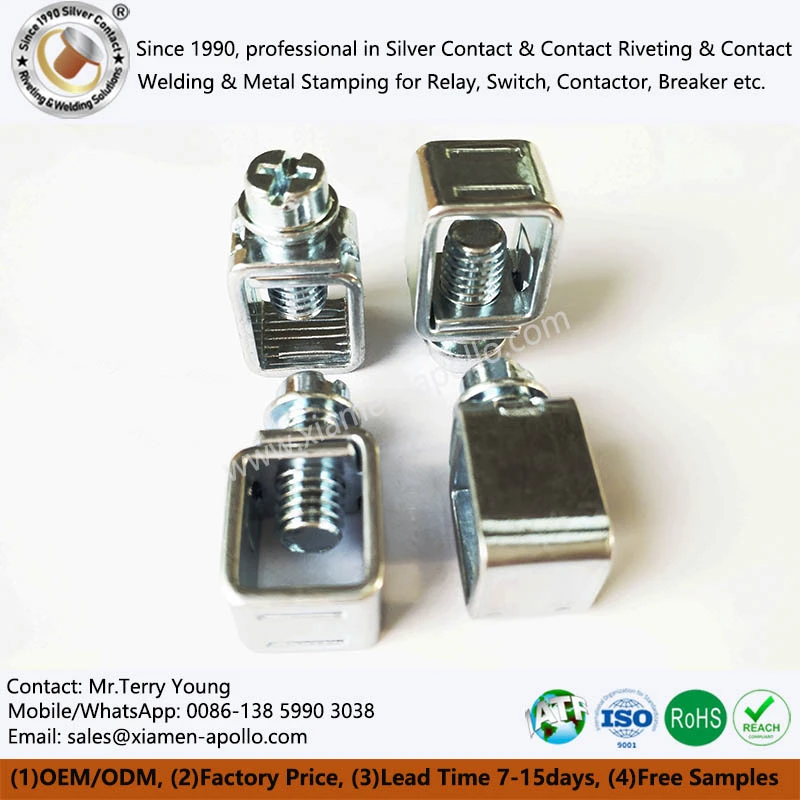

Vizuálna kontrola je prvým krokom pri kontrole skrutkovej{0}}svorky, ktorá sa primárne používa na identifikáciu zjavných chýb. Osobitná pozornosť by sa mala venovať pozorovaniu tela terminálu, či nemá praskliny, poškodenie, deformáciu alebo známky horenia. V prípade štruktúr vystavených značnému mechanickému namáhaniu sa môžu mikrotrhlinky v kryte alebo vodiči šíriť ďalej pri dlhodobom-tepelnom cyklovaní a vibráciách, čo v konečnom dôsledku ovplyvňuje mechanickú pevnosť a vodivosť.

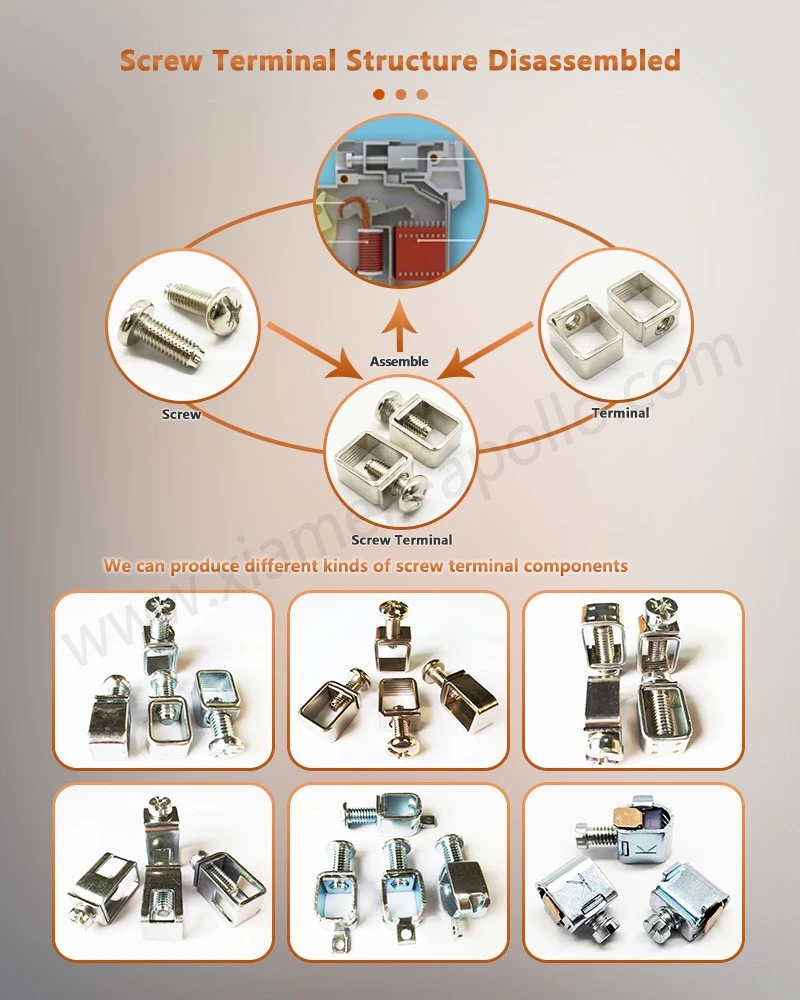

Súčasne by sa mal skontrolovať stav povrchu kovových častí uzemňovacej svorkovnice. Väčšina skrutkových-svorkovníc je pocínovaná{{2} alebo poniklovaná-, aby sa zvýšila vodivosť a odolnosť proti korózii. Ak sa pokovovanie odlupuje, oxiduje alebo hrdzavie, povedie to k zvýšenému prechodovému odporu a lokálnemu zahrievaniu. V prípade dvojitých-konštrukcií, ako sú dvojité{7}}klietkové koncovky so skrutkami M5, by sa malo ubezpečiť, že upínacia štruktúra je bez deformácií a či elastické komponenty nevykazujú žiadne známky únavy, aby sa zabezpečili spoľahlivé následné spojenia.

Tesnosť spojov skrutkových svoriek M4 určuje stabilitu prenosu prúdu. Pri konštrukciách so skrutkovými svorkami by sa mala tesnosť skrutky svorky skontrolovať pomocou nástrojov zodpovedajúcich špecifikácií. Mierne utiahnite skrutky, aby ste sa uistili, že nie sú uvoľnené, najmä v prípade väčších koncoviek, ako je železná koncovka so skrutkovým elektromerom M10, čím sa zabezpečí dosiahnutie špecifikovanej hodnoty krútiaceho momentu.

Ak v systémoch distribúcie energie koncové skrutky AMP alebo iné-upínacie prvky s vysokou pevnosťou nedosiahnu špecifikovaný uťahovací moment, môžu sa v dôsledku vibrácií počas prevádzky uvoľniť, čo vedie k zvýšenému prechodovému odporu alebo dokonca k vzniku elektrického oblúka.

Pozorne skontrolujte aj spojenie medzi vodičom a svorkou reléového drôtu. V prípade drôtových konektorov so skrutkovými svorkami sa uistite, že je vodič správne zvlnený, bez odkrytých medených drôtov, zlomených prameňov alebo uvoľnených zvlnení. Prerušené vlákna alebo uvoľnené spojenia môžu spôsobiť lokálne prehriatie pri vysokom prúdovom zaťažení.

V aplikáciách poistkovej svorkovnice alebo skrutkovej svorky pre poistkové svorky je stav pripojenia obzvlášť dôležitý. Slabý kontakt v koncovke M4 zinkovacej skrutky môže spôsobiť zlyhanie poistky alebo abnormálny nárast teploty.

Testovanie elektrického výkonu sa zvyčajne vykonáva meraním prechodového odporu a kontinuity. Pomocou multimetra v ohmovom režime pripojte testovacie káble k dvom koncom skrutkovej svorky a zmerajte odpor kontaktu. Za normálnych okolností by mal byť prechodový odpor v rozsahu miliohmov. Výrazne vysoká hodnota odporu indikuje oxidáciu, znečistenie alebo nedostatočné utiahnutie kontaktnej plochy.

Pre kritické uzly v elektrickom systéme blokovej svorky, najmä v mieste pripojenia svorky spínača ochrany proti úniku, musí byť zabezpečená dobrá kontinuita. Toto je možné otestovať pomocou multimetra v režime kontinuity. Pípnutie z testera indikuje normálne pripojenie; žiadna odozva znamená otvorený obvod alebo zlý kontakt. Vodivosť skrutkového elektromerového železného terminálu M10 je obzvlášť dôležitá pri meradlách a meracích zariadeniach. Tieto svorky vedú veľký prúd a abnormálny prechodový odpor môže viesť k chybám merania alebo prehriatiu zariadenia.

Testovanie izolačného výkonu je kľúčovým krokom k zaisteniu bezpečnosti osôb a zariadení. Pomocou testera izolačného odporu pripojte testovacie svorky k vodivým častiam a izolačnému plášťu alebo kovovému rámu na meranie izolačného odporu. Vo všeobecnosti sa vyžaduje izolačný odpor najmenej 1 MΩ; špecifické normy by sa mali určiť na základe skutočných aplikačných špecifikácií.

V prípade koncových skrutkových blokov inštalovaných vo vlhkom alebo prašnom prostredí by sa mala izolácia pravidelne testovať, aby sa predišlo úniku spôsobenému starnutím izolácie. Poškodenie izolačnej vrstvy okolo kovových upevňovacích konštrukcií, ako sú spojovacie prvky železných stĺpov, môže tiež vytvárať potenciálne cesty úniku.

V nových systémoch energetiky a priemyselnej automatizácie sú skrutky v koncových blokoch vystavené vibráciám a prostrediam s nárastom teploty na dlhší čas, čo môže spôsobiť starnutie a praskanie izolačného materiálu. Preto sa odporúča vykonávať pravidelné testovanie izolácie kritických bodov pripojenia v spojení s plánom pravidelnej údržby.

Kontrola skrutkových svoriek by sa nemala vykonávať len počas fázy inštalácie, ale mala by sa začleniť aj do postupov bežnej údržby. Pri systémoch s vysokým-záťažom by sa mala tesnosť pravidelne znova-kontrolovať; pre zariadenia pracujúce vo vibračnom prostredí by sa mala zvýšiť frekvencia kontrol. Okrem toho by sa mali zaznamenať údaje o kontrole vrátane hodnôt prechodového odporu, hodnôt izolačného odporu a uťahovacieho momentu, aby sa vytvorili súbory zariadení na analýzu trendov a preventívnu údržbu.

Vo všeobecnosti úplný systém kontroly terminálov pozostáva zo štandardizovanej vizuálnej kontroly, overenia mechanického spojenia, testovania elektrického výkonu a testovania izolácie. Či už ide o tradičné skrutkové-svorkovnice alebo vysoko-špecifikované elektrické skrutkové svorkovnice, iba systematickou kontrolou možno zaistiť dlhodobú-stabilnú prevádzku elektrického systému.
