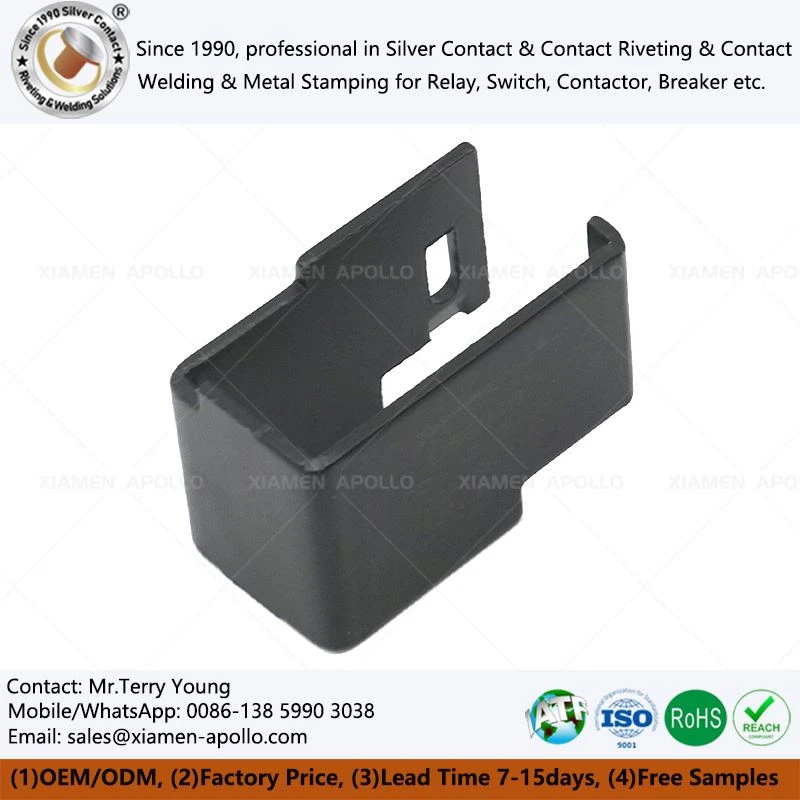

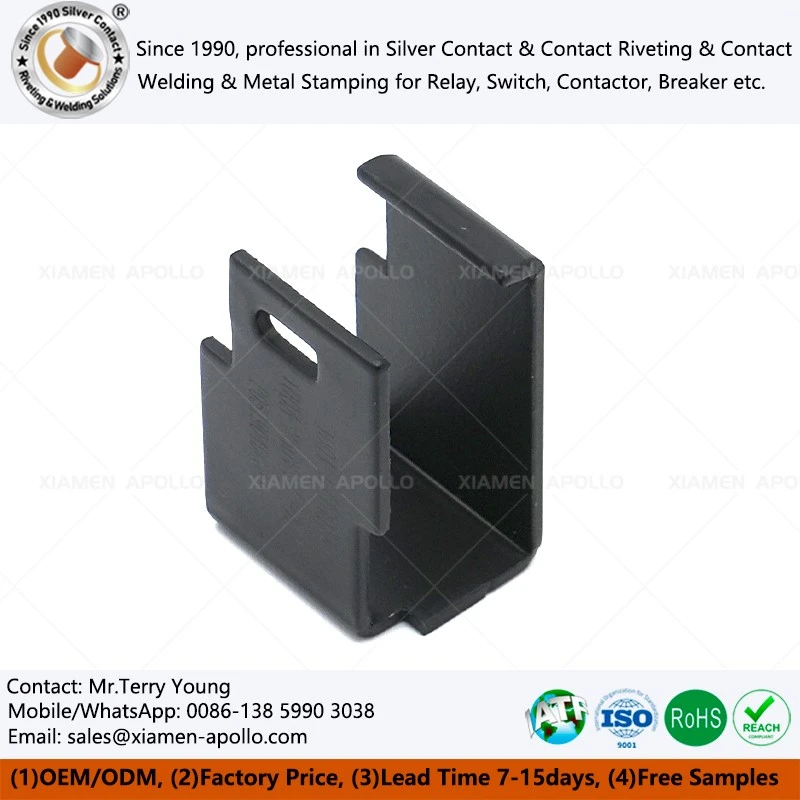

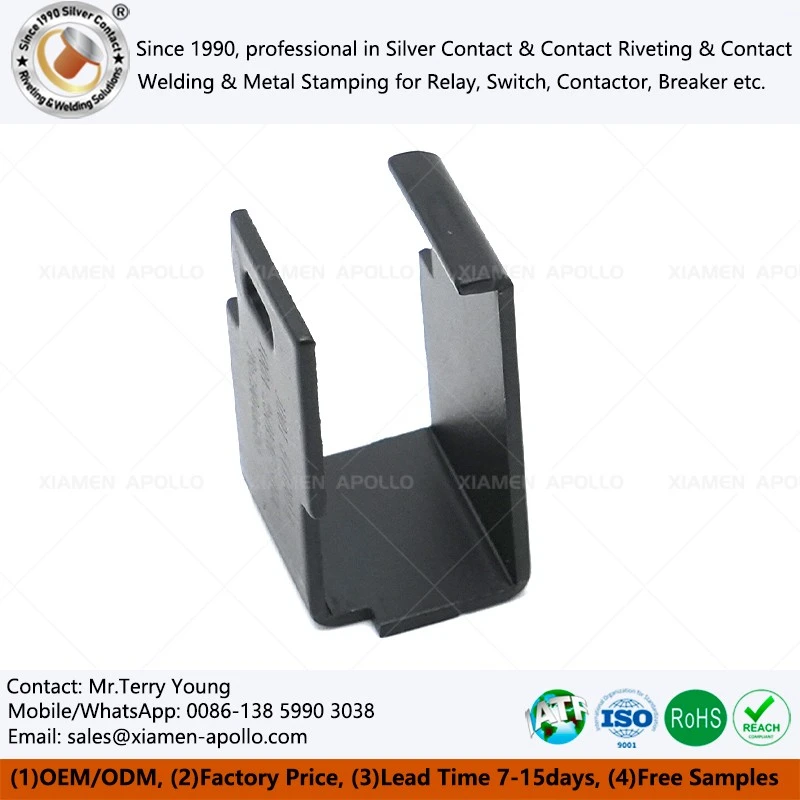

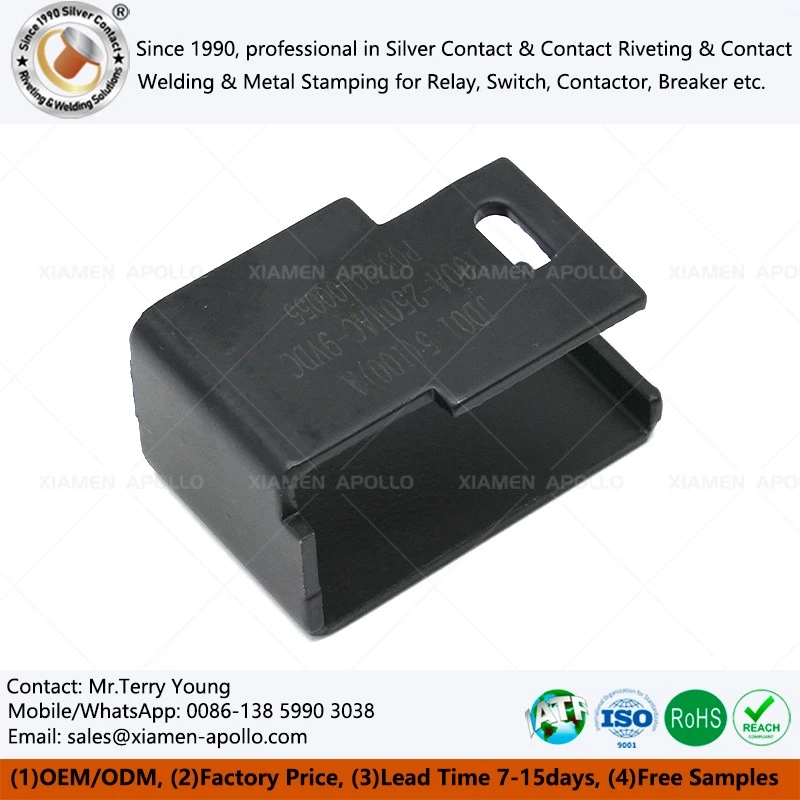

Čo je kryt reléového štítu?
Kryt reléového štítu je tvarovaný plechový -kovový kryt používaný okolo magnetických západkových relé v elektromerových zostavách- na zníženie vystavenia relé vonkajšiemu elektromagnetickému rušeniu. Kryt používa za studena -valcovaný plech z uhlíkovej ocele s práškovým-povrchom, s rozmermi, otvormi, montážnymi rozhraniami a tvarovacími detailmi vyrobenými podľa výkresu zákazníka. Vlastné vzorky, koordinácia nástrojov a sériová výroba sú k dispozícii pre programy relé, inteligentných-meračov a nízkonapäťových{7}}elektrických komponentov.
Technické špecifikácie a materiály ochranného krytu relé
| Technický parameter | Špecifikácia Štandard |
|---|---|
| Základný materiál | Uhlíková oceľ valcovaná za studena (SPCC / SPCD / SPCE) |
| Povrchová úprava | Elektrostatické práškové lakovanie (epoxid/polyester) |
| Magnetická priepustnosť | Vysoká účinnosť magnetického tienenia pre nízkofrekvenčné polia |
| Dielektrická pevnosť | >3,0 kV / 1 min (rozpad izolácie práškovým lakovaním) |
Výrobný proces a postupnosť formovania krytu reléového štítu
Rezanie a orezávanie listov

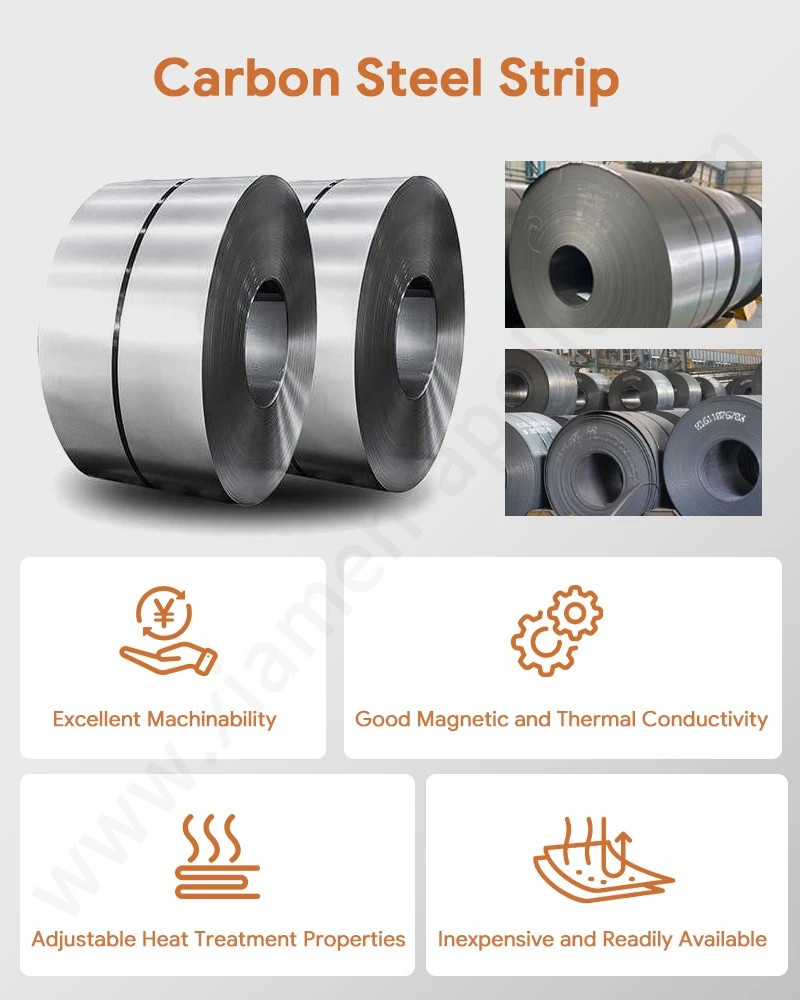

Plech z uhlíkovej ocele valcovaný za studena- sa pripraví podľa požadovanej geometrie polotovaru. Rezanie a vysekávanie vytvárajú profil materiálu pred následnými operáciami dierovania, ohýbania alebo tvárnenia.
Dierovanie a tvarovanie
Požadované otvory, štrbiny a prvky krytu sú vytvorené podľa schválenej geometrie. Postupnosť tvarovania sa vyberá podľa štruktúry puzdra na kontrolu deformácie okolo montážnych bodov a voľných plôch relé.
Ohýbacie a montážne rozhrania
Ohyby a príruby vytvárajú konečný profil krytu a jeho vzťah k zostave relé. Montážne rozhrania musia byť skontrolované voči protiľahlým komponentom, pretože aj malé geometrické odchýlky môžu ovplyvniť inštaláciu alebo vzdialenosť od interferencií.
Príprava práškového-poťahu
Po vytvarovaní kovu dostane kryt určený proces prípravy povrchu a práškového-poťahu. Požiadavky na náter by mali identifikovať požadovanú povrchovú úpravu, oblasti pokrytia a akékoľvek povrchy, ktoré musia zostať bez náteru pre elektrickú alebo mechanickú montáž.

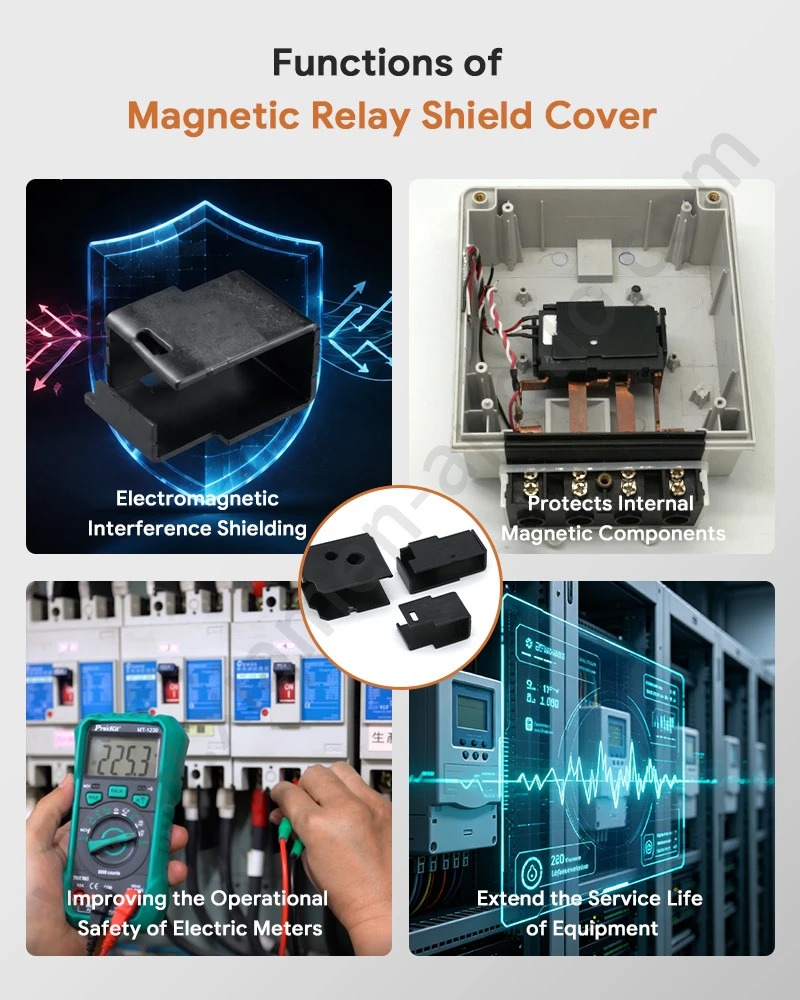

Funkcia magnetického tienenia štítu elektromagnetického rušenia
Prostredie blokovacieho relé
Magnetické prídržné relé udržuje svoj spínací stav bez nepretržitého napájania cievky.
Štruktúra štítu z uhlíkovej ocele
Kryt z uhlíkovej ocele poskytuje feromagnetický kryt okolo určenej oblasti relé.
Kontrola vonkajšieho rušenia
Kryt magnetického blokovacieho relé je určený na zníženie vystavenia relé vonkajšiemu elektromagnetickému rušeniu v rámci špecifikovanej zostavy meracieho prístroja.
Integrácia merača
V prípade inteligentných elektromerov, ktoré používajú magnetické západkové relé, sa geometria krytu musí prispôsobiť telu relé, svorkám, štruktúre PCB a okolitému krytu.
kontaktujte nás
Pre súrneKryt reléového štítuprojektu, pošlite 2D/3D výkres, triedu uhlíkovej ocele, hrúbku plechu, požiadavku na práškový-náter a cieľové množstvo na technické posúdenie, plánovanie prototypu a cenovú ponuku z výroby.
