Čo je EBW manganínový skrat pre elektronický merač?

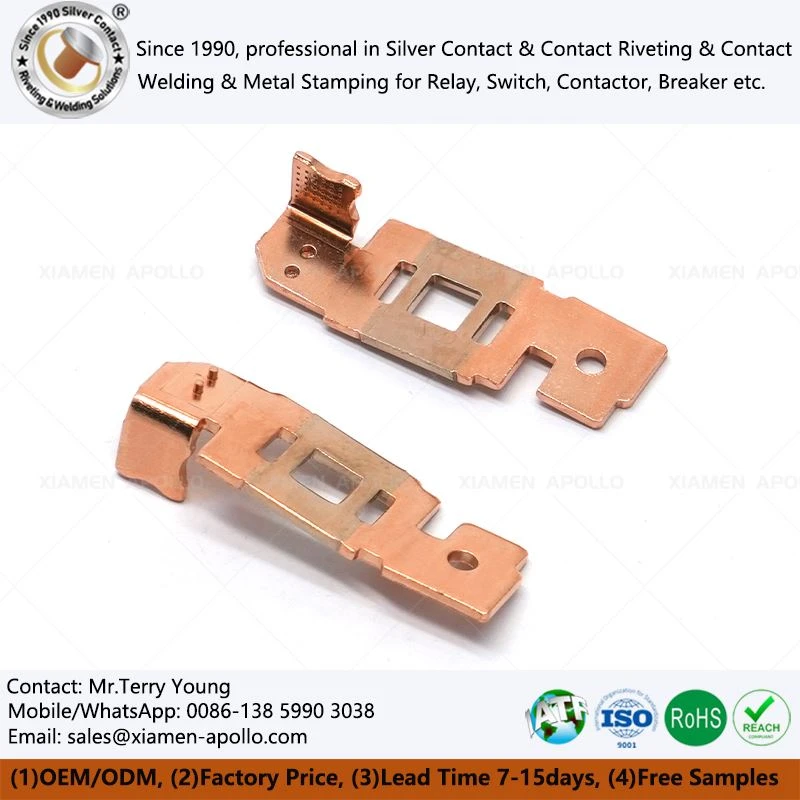

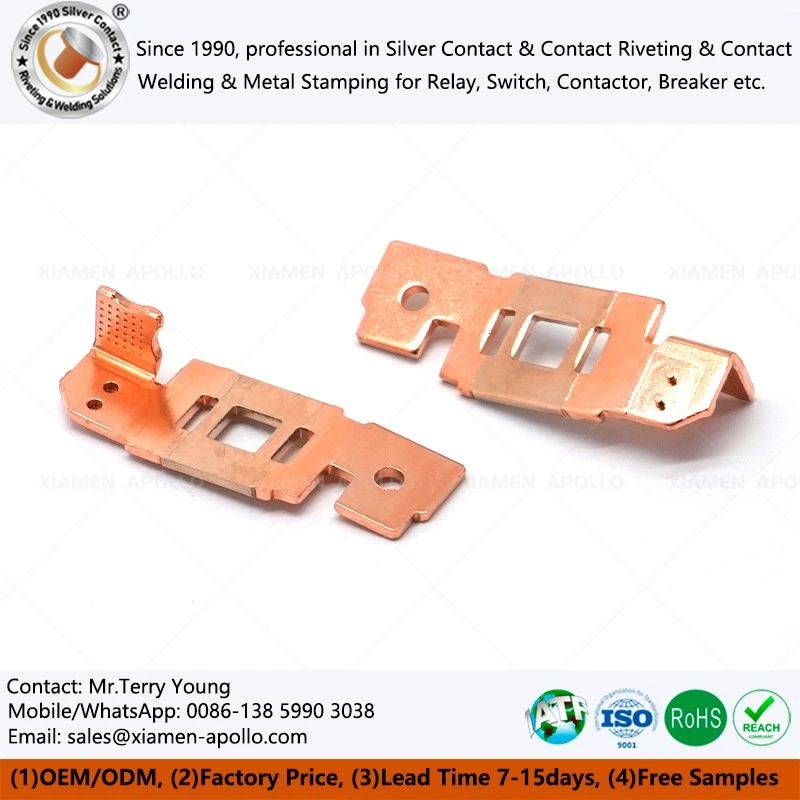

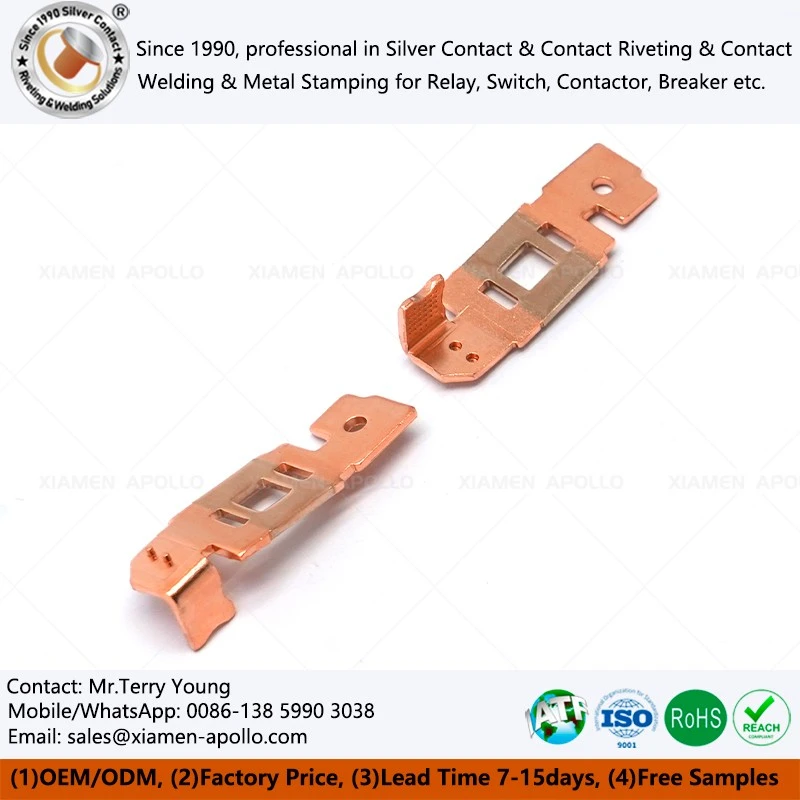

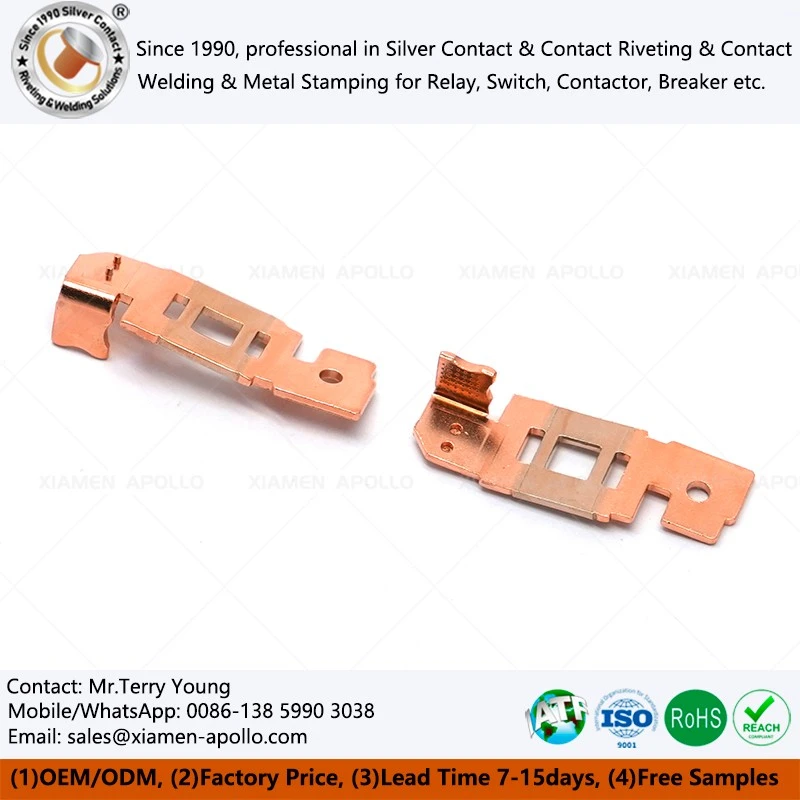

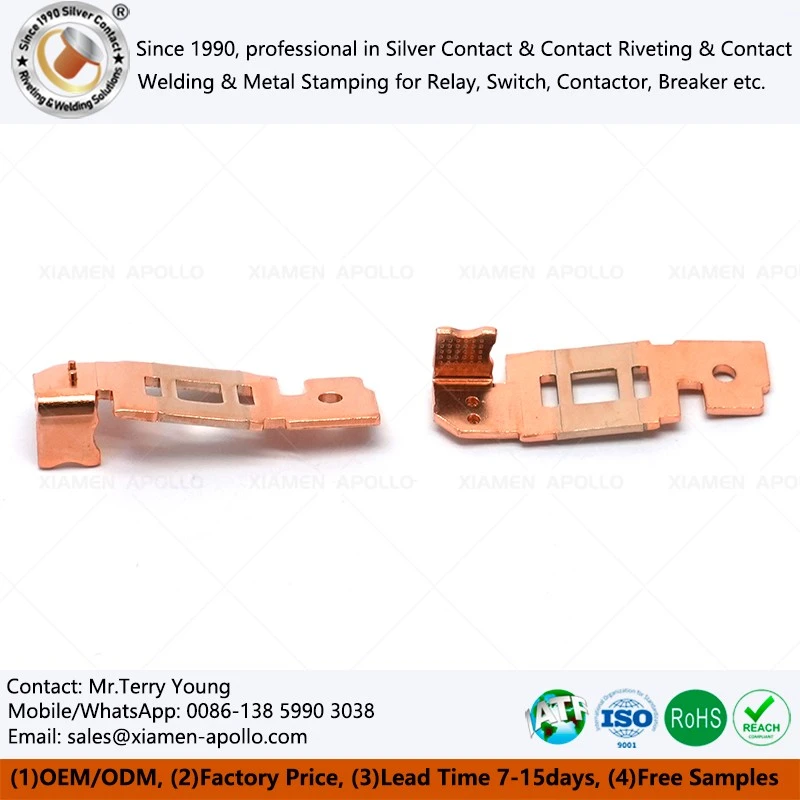

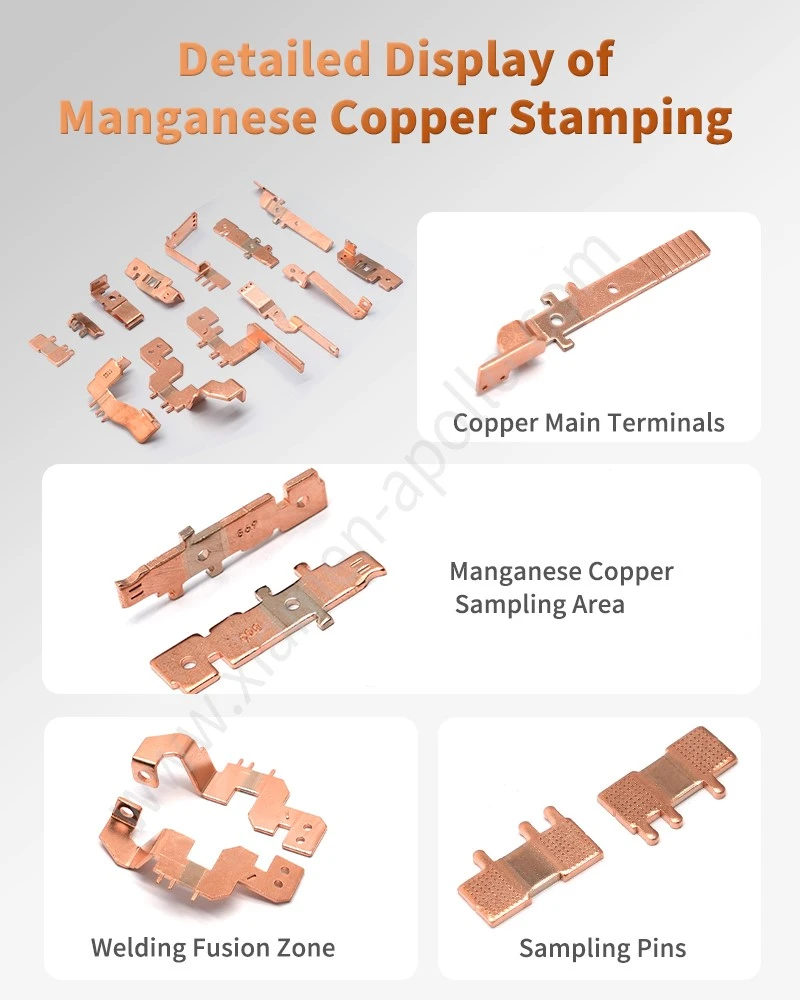

EBW Manganin Shunt for Electronic Meter je lisovaná súčiastka na snímanie prúdu-vyrobená z medeného a manganínového pásika spojených zváraním elektrónovým lúčom pred tvarovaním. Manganínová časť poskytuje odporový prvok, zatiaľ čo medená časť poskytuje nízkoodporovú dráhu prúdu a oblasť elektrického pripojenia. Táto konštrukcia je vhodná pre elektronické merače a zostavy magnetických blokovacích relé, kde meranie prúdu vyžaduje definovaný odporový prvok a riadený tepelný drift. Zvarený pás je následne vyrazený do požadovanej geometrie bočníka s lokálnym pocínovaním, ak je to špecifikované. Produkcia podporuje rozmery založené na výkresoch, 30A a 120A prúdové návrhy a prispôsobené napájanie pre programy meračov a relé.
Integrita metalurgického lepenia manganínového skratu EBW s elektronickým meračom
Fúzia elektrónovým lúčom
Nepretržité prenikanie vákuového lúča spája medené a manganínové hrany bez prídavných kovov, čím sa bráni inklúziám oxidov.
Odolnosť proti šmyku na rozhraní
Testovanie mechanického namáhania potvrdzuje, že k poruche dochádza skôr v medenej matrici ako na hranici fúzie.
Zmiernenie tepelnej únavy
Eliminuje degradáciu tepelného nesúladu počas cyklického prepínania vysokej intenzity v bytových elektromeroch.
Eliminácia mikrozraniteľnosti
Úplná absencia dutín po spájke zaisťuje rovnomerné rozloženie prúdu po celom priereze.
Výroba EBW a presné lisovanie manganínového skratu pre elektromer
Kontinuálne pásové zváranie
Výrobná cesta začína medenými a mangánovými pásmi pripravenými na požadovanú hrúbku a šírku. Tieto dva materiály sú zarovnané a spojené pozdĺž ich rozhrania zváraním elektrónovým lúčom pred následným lisovaním.
Príprava povrchu
Zváracie povrchy musia byť kontrolované z hľadiska kontaminácie a zarovnania, pretože zváranie medi-k{1}}mangánu zahŕňa rozdielne kovy s odlišným tepelným a metalurgickým správaním.

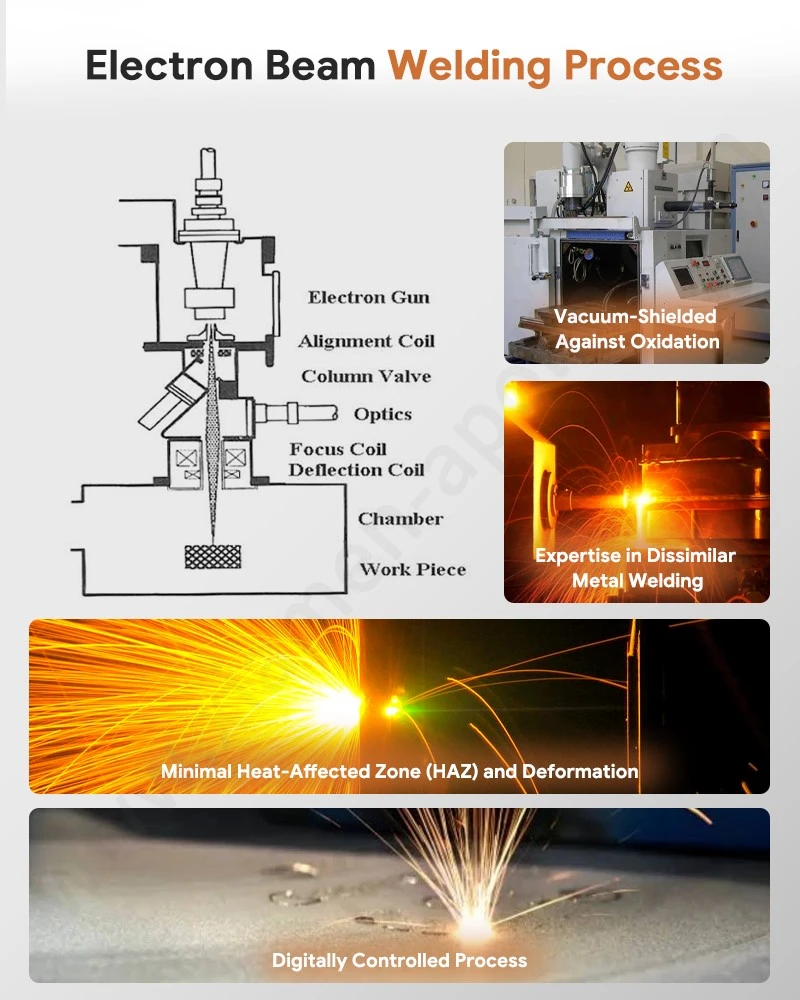

Zváranie elektrónovým lúčom
EBW využíva koncentrovaný elektrónový lúč vo vákuovom prostredí na generovanie lokalizovaného tepla v spoji. Publikované technické zdroje opisujú EBW ako metódu používanú na meď-manganínové skraty, pretože dokáže vytvárať úzke, hlboké fúzne zóny s obmedzeným príkonom tepla.
Kontrola zváraných pásov
Zvarený pás sa pred razením skontroluje, aby sa overila spojitosť spoja a rozmerový stav. Kritériá kontroly by mali byť stanovené podľa výkresu zákazníka a elektrických požiadaviek.
Často kladené otázky o manganínovom skrate pre elektromer
Prečo skratky elektronických nástrojov vyžadujú kombináciu manganínu a -bezkyslíkatej medi?
+
-
Manganín poskytuje odporový prvok, zatiaľ čo meď-bez obsahu kyslíka ponúka dráhu vedenia prúdu s nízkym-odporom-. Zváranie elektrónovým lúčom (EBW) umožňuje spojiť dva materiály do kompozitného pásu pred procesom razenia. Verejná technická literatúra dokumentuje použitie tejto medenej-manganínovej štruktúry v nízkoodporových skratoch.
Prečo sa EBW používa pre rezistor zvárania elektrónovým lúčom namiesto konvenčného zvárania?
+
-
Meď a manganín sú odlišné materiály s rôznymi tepelnými a metalurgickými vlastnosťami. EBW koncentruje prívod tepla a vytvára úzku zónu zvárania, vďaka čomu je ideálny na spájanie odlišných pásov a zároveň minimalizuje tepelne-ovplyvnenú oblasť okolo zvaru.
Akú funkciu plní Manganínová sekcia v bočníku?
+
-
Manganínová sekcia funguje ako odporový prvok bočníka. Konečná hodnota odporu je určená kombináciou materiálových vlastností zliatiny a jej geometrických rozmerov, pričom jej teplotný koeficient ovplyvňuje drift merania pri zmene prevádzkových teplôt.
Aké povrchové úpravy a pokovovanie sú dostupné pre medené koncovky?
+
-
Medené koncovky môžu byť dodané holé alebo so selektívnym pokovovaním (ako je cín alebo nikel); možnosti je možné vybrať na základe požiadaviek na pripojenie prípojníc a noriem odolnosti proti korózii.
Je tento mangánový medený odporový bočník v súlade s medzinárodnými environmentálnymi a automobilovými normami systému kvality?
+
-
Všetky produkty sa vyrábajú v zariadeniach s certifikátom IATF 16949 a plne vyhovujú materiálovým špecifikáciám RoHS a REACH, vďaka čomu sú vhodné na predaj na globálnych trhoch s elektronikou.
