Čo je EV Relay Armature Soft Magnetic Iron?
Táto mäkká magnetická žehlička s armatúrou elektrického relé slúži ako základná elektromagnetická aktivačná súčiastka vo vnútri 800 V HVDC stýkačov elektrických vozidiel a vysokoprúdových priemyselných výkonových relé. Keď je pod napätím, kotva rýchlo uzavrie magnetický obvod, aby aktivovala pohyblivé kontaktné pružinové zostavy, čím zvláda opakujúce sa cykly spínania s vysokou-frekvenciou bez magnetického starnutia. Tento komponent, vyrobený z ultra-nízko uhlíkového magnetického železa a dokončený jednotnou 3 až 5 mikrónovou vrstvou medi, aby sa zabránilo povrchovej oxidácii pri zachovaní hustoty magnetického toku, rieši kritické výzvy eliminácie zvyškového magnetizmu a rýchlych časov odozvy. Naša továreň, ktorá sa vyrába úplne -vo vlastnej réžii prostredníctvom vysoko presného progresívneho razenia, žíhania v kontrolovanej atmosfére a prísneho triedenia rozmerov, poskytuje škálovateľnú výrobnú kapacitu OEM podporovanú úplnou sledovateľnosťou surovín a konkurencieschopnými veľkoobchodnými cenami pre globálnych{11}}výrobcov relé prvej úrovne.
Magnetický výkon a výber materiálu armatúry EV relé
Chemické zloženie DT4C na báze čistého železa

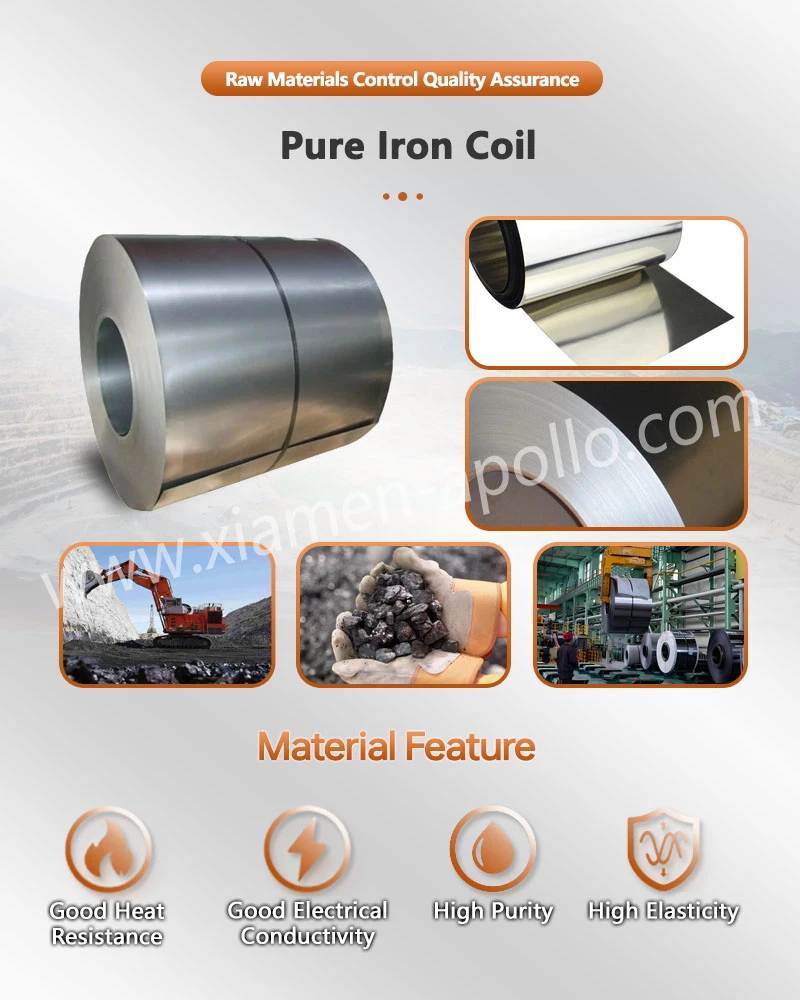

Surovina sa spolieha na ultranízkouhlíkové elektromagnetické mäkké železo (DT4C), prísne kontrolované s cieľom obmedziť nečistoty uhlíka, síry a fosforu. Táto chemická čistota zaisťuje nerušený pohyb steny domény, minimalizuje stratu hysterézy a zabraňuje zvyškovému magnetickému prilepeniu počas deenergizácie.
01
Metriky magnetickej permeability a koercitívnej sily
Armatúra výkonového relé, optimalizovaná pre vysokorýchlostnú dynamickú odozvu v automobilových spínacích systémoch, dosahuje nízku koercitívnu silu (Hc menej alebo rovnajúcu sa 48 A/m) a vysokú počiatočnú relatívnu permeabilitu (μᵣ Väčšiu alebo rovnú 3500). To zaisťuje rýchlu akciu vtiahnutia pri minimálnom budiacom prúde cievky a zároveň eliminuje magnetickú retenciu.
02
Žíhanie vodíkom a spracovanie na zmiernenie napätia
Vákuové vodíkové žíhanie po lisovaní pri teplotách presahujúcich 850 stupňov odstraňuje všetky mechanické pracovné namáhania vyvolané pri strihaní a ohýbaní. Toto kritické tepelné spracovanie obnovuje optimálne štruktúry magnetickej domény a maximalizuje indukciu saturácie.
03
Mikroštrukturálna integrita a kontrola veľkosti zrna
Riadené tepelné spracovanie poskytuje homogénnu štruktúru feritového zrna s priemernou veľkosťou zrna 40 až 60 mikrometrov. Táto rovnomernosť zrna stabilizuje distribúciu magnetického toku v miliónoch nepretržitých prevádzkových cyklov v drsnom prostredí vozidla.
04

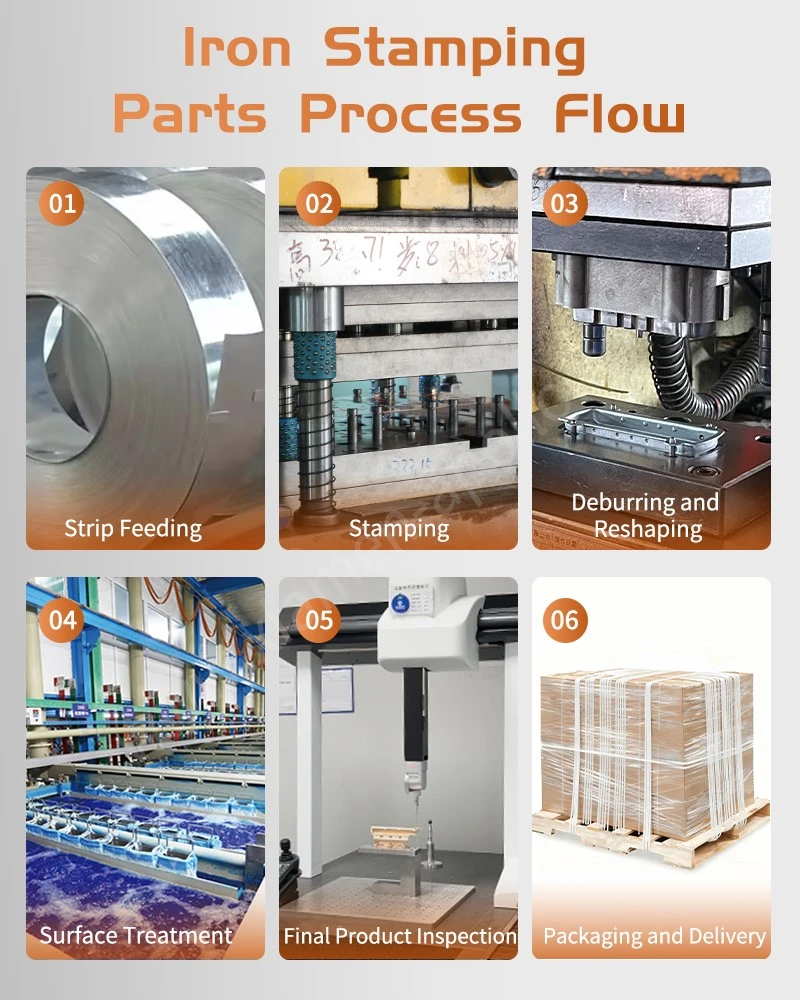

Výrobný proces a presné inžinierstvo kovových častí armatúr EV relé
Progresívne lisovacie schopnosti
Vyrobené pomocou vysokotonážnych presných raziacich lisov vybavených karbidovými progresívnymi matricami. Tento proces poskytuje konzistentné hrany bez otrepov, presné umiestnenie otvorov a opakovateľné geometrické profily nevyhnutné pre automatizované linky podzostavy robotických relé.
Technológia galvanického pokovovania medi 3- 5 µm
Galvanicky pokovované s kyslým medeným povlakom prísne kontrolovaným medzi 3 a 5 mikrometrami. Toto okno so špecifickou hrúbkou poskytuje výnimočnú odolnosť proti atmosférickej korózii a spájkovateľnosť bez zavádzania skreslenia vírivými prúdmi alebo zníženia limitov magnetickej saturácie jadra.
Rozmerové tolerancie a geometrická kontrola
Pokročilé optické triedenie a in-line laserové meracie systémy zachovávajú kritické funkčné rozmery, vrátane hrúbky, rovinnosti a paralelnosti vzduchovej medzery, v rámci tesného tolerančného okna ±0,015 mm, aby sa zabezpečila predvídateľná magnetická reluktancia.
Často kladené otázky o armatúre v EV relé
Aká je primárna funkcia EV reléovej kotvy z čistého železa vo vysokonapäťovom DC stykači?
+
-
Kotva funguje ako pohyblivý magnetický piest, ktorý zatvára a otvára kontakty obvodu, keď je cievka relé pod napätím, čím zaisťuje rýchle zhasnutie oblúka a spoľahlivé spínanie napájania v elektrických vozidlách.
Prečo sa na relé Armature in EV aplikuje medené pokovovanie 3- 5 µm?
+
-
Vrstva medi s hrúbkou 3 až 5 mikrometrov zabraňuje atmosférickej oxidácii a tvorbe hrdze na substráte z čistého železa bez negatívneho vplyvu na magnetickú permeabilitu alebo úrovne indukcie saturácie jadra.
Ako vodíkové žíhanie zlepšuje výkon lisovaných železných jadier?
+
-
Vákuové vodíkové žíhanie pri vysokých teplotách uvoľňuje vnútorné mechanické napätie z procesu razenia, prestavuje magnetické domény a obnovuje maximálnu magnetickú permeabilitu.
Môžu byť tieto armatúry relé prispôsobené na základe konkrétnych výkresov CAD?
+
-
Áno, poskytujeme úplné služby zákazkovej výroby OEM a ODM, prispôsobujeme hrúbku, tvar, montážne otvory a špecifikácie pokovovania presne podľa požiadaviek inžinierov.
Aké štandardy kvality a certifikácie dodržiavajú vaše výrobné zariadenia?
+
-
Naše výrobné závody fungujú podľa systémov riadenia kvality IATF 16949, pričom všetky kovové komponenty sú plne v súlade s environmentálnymi regulačnými normami RoHS a REACH.
kontaktujte nás
Zrýchlite svoj ďalší cyklus návrhu relé vďaka spolupráci s naším inžinierskym tímom za priame výrobné nákladyMäkká magnetická žehlička armatúry EV relé. Vyžiadajte si vzorky prototypov na mieru s overeným medeným pokovovaním 3- 5 µm a kompletnými správami o skúške materiálu ešte dnes, alebo odošlite svoje špecifické CAD výkresy nášmu technickému oddeleniu na okamžité vyhodnotenie návrhu pre výrobu a konkurencieschopnú objemovú cenovú ponuku.
